Стыковой узел — место соединения двух конструктивных элементов ёмкости или трубопровода, включающее сварные швы, фланцы, уплотнения и опорные детали; он концентрирует механические и коррозионные риски и часто становится начальной точкой отказа. На АЗС и промышленных площадках стыковые узлы подвергаются сочетанию факторов: температурным колебаниям, вибрации, химическому воздействию топлива и конденсата, а также механическим деформациям при усадке оснований. Для объектов в Саратове сезонные перепады температур и воздействие реагентов на дорогах усиливают требования к проектированию и эксплуатации таких узлов.
Критичность стыковых узлов объясняется не только вероятностью течи. Небрежная проработка узла ведёт к локальному разрушению металла, сложностям осмотра и ремонту, нарушению целостности системы защитных покрытий и затруднениям при внедрении систем обнаружения утечек. С учётом плотности застройки современных АЗС и требований промышленной безопасности, снижение риска на уровне стыков даёт мультипликативный эффект на всю систему.
Ключевые механизмы повреждения
Понимание физических и химических процессов у стыков помогает выбрать конструктив и технологии защиты, которые работают в связке, а не по отдельности.
— Гальваническая коррозия — электрохимический процесс разрушения металла при контакте двух различных металлов в электролите; она проявляется усиленным разрушением более активного металла на границе контакта. Часто возникает при соединении нержавеющей стали с углеродистой сталью без изоляции.
— Локальная коррозия (точечная и щелочногнёздная) — форма коррозии, при которой образуются очаги интенсивного разрушения; она особенно опасна для стенок ёмкостей и фланцев из-за малой глубины и внезапного пробоя.
— Кревайз-коррозия — коррозия в узких зазорах и щелях; щели фланцев и зазоры между опорой и дном резервуара именно так себя проявляют.
— Усталостное разрушение сварных швов — результат циклических нагрузок, включая температурные расширения, вибрацию насосов и динамические воздействия от транспорта.
— Контактный ток (stray currents) — случайные токи, проходящие через металлические конструкции в земле или по трубопроводам; они ускоряют коррозию, особенно в местах контакта и дефектов покрытия.
Первичными триггерами часто становятся вода (конденсат, ливневая вода) и загрязнения топлива, которые накапливаются в пониженных зонах стыков, создавая электролит и локально изменяя химическую среду.
Особые факторы для Саратовского региона
— Суточные и сезонные температурные колебания приводят к интенсивной термоцикличности стыков, что усиливает усталость сварных соединений и ускоряет деградацию уплотнений.
— Применение противогололёдных реагентов на дорогах увеличивает содержание хлоридов в грунтовых водах и поверхностных стоках; хлориды агрессивно влияют на нержавеющие стали и краски.
— Местные грунты могут давать неравномерную осадку фундаментов, что требует учёта дифференциальной осадки при расчёте опор ёмкостей и трубопроводов.
Проектирование узлов: принципы и детали
Проектирование стыковых узлов должно учитывать не столько отдельные компоненты, сколько взаимодействие материалов, геометрии и эксплуатационной среды.
— Обеспечивать доступность для осмотра и ремонта. Конструкции должны позволять визуальный и инструментальный контроль сварочных швов и уплотнений без демонтажа значительных элементов.
— Исключать зазоры и щели, где возможна стоячая вода. Если сварной профиль или фланцевое соединение неизбежно образует щель, предусмотреть систему дренажа или удерживающую геомембрану.
— Применять диэлектрические прокладки при соединении разнородных металлов. Диэлектрическая прокладка — непроводящий слой между металлическими поверхностями, предотвращающий электрический контакт и гальваническую коррозию.
— Проектировать компенсацию температурных перемещений. Применять гибкие компенсаторы или узлы скольжения, чтобы исключить концентрацию напряжений в сварных швах.
— Подбирать материалы с учётом спектра воздействия: топливо, конденсат, реагенты. Если возможно, отдавать предпочтение маркам стали и сплавам с повышенной устойчивостью к локальной коррозии.
— Продумывать систему вторичной защиты (вторичный кожух, поддоны, контрольно-измерительные порты), чтобы ограничить зону распространения утечки и облегчить её обнаружение.

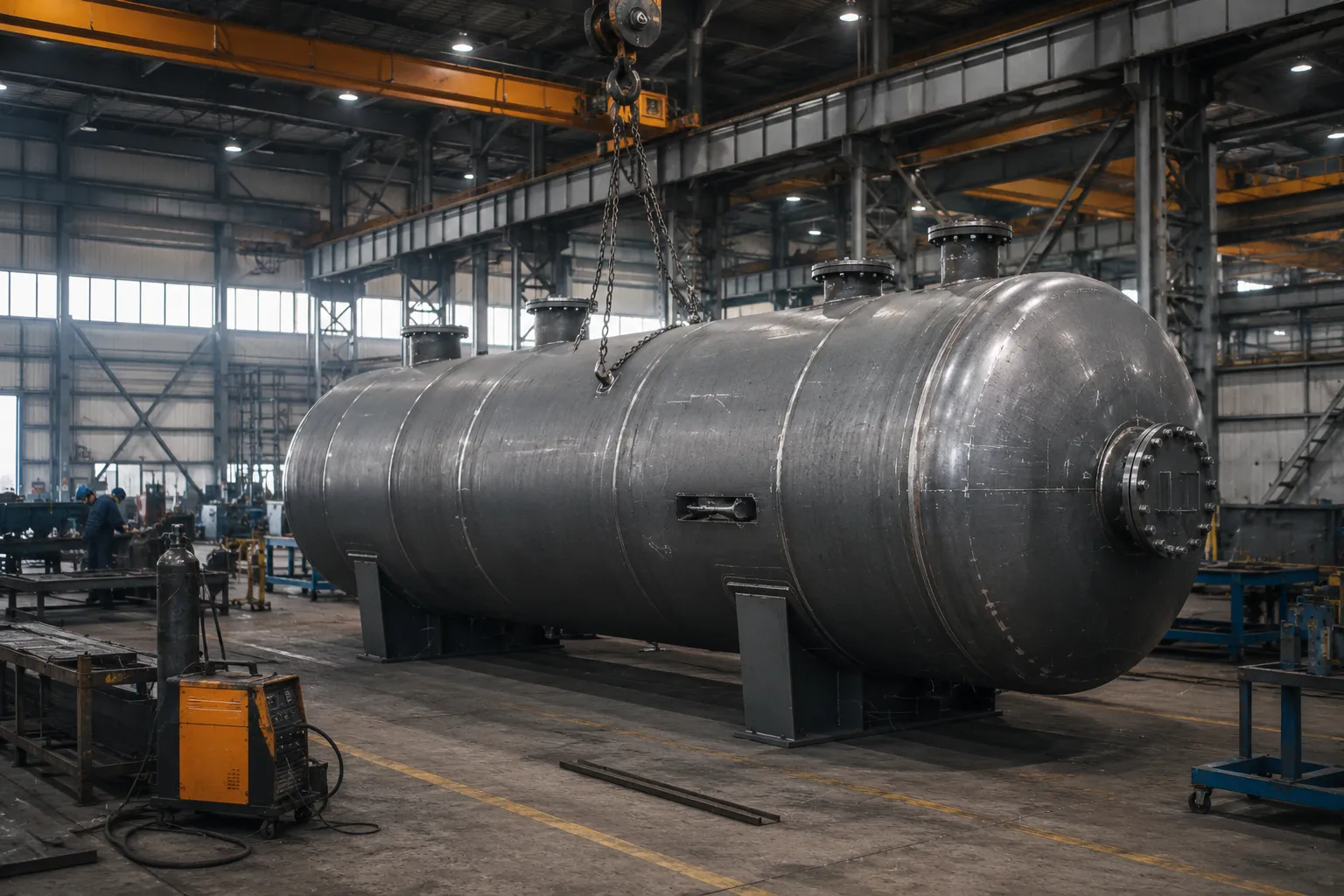

Сварка и последовательность сборки
Контроль тепловложений и последовательность сварочных операций критичны для минимизации остаточных напряжений и деформаций:
— Выполнять сварку с прогрессивной симметричной последовательностью, снижая локальные деформации.
— Применять подходящие электроды и наплавочные материалы, совместимые с основным металлом и рабочей средой.
— Проводить термическую обработку после сборки там, где это оправдано конструктивно и технологически, чтобы снять остаточные напряжения.
— Обеспечивать правильную подготовку кромок и очистку поверхностей перед сваркой — загрязнения и остатки топлива ухудшают качество шва.
Защита покрытием и катодная защита
Координация систем покрытий и электрохимической защиты даёт резкий выигрыш в долговечности.
— Катодная защита — способ защиты металлической конструкции путём превращения её в катод электрохимической пары; чаще всего реализуется через жертвенные аноды или импрессию тока. Эффективность зависит от качества покрытия и наличия дефектов.
— Покрытия должны быть многослойными: грунтовка для адгезии, промежуточный слой для толщины и финишное покрытие для химической стойкости. В местах стыков выбирать материалы, совместимые с уплотнениями и устойчивые к режимам чистки и обслуживающей химии.
— При проектировании защитных систем предусмотреть изоляционные разрывы для предотвращения распространения контактных токов по металлоконструкциям.
Контроль качества и диагностика
Своевременный контроль позволяет обнаружить проблемы на ранних стадиях и снизить стоимость ремонта.
— Ультразвуковой контроль (УЗК) — неразрушающий метод, использующий звуковые волны для оценки толщины металла и наличия дефектов внутри шва. УЗК удобен для проверки стенок ёмкостей и при сложных геометриях.
— Визуальный контроль с применением эндоскопов и камер для оценки труднодоступных фланцевых соединений и поддонов.
— Тесты на герметичность: гидростатические испытания, испытания с давлением газом при контролируемых условиях, а также мониторинг по падению давления.
— Электрохимические методы мониторинга покрытия: измерение удельного сопротивления покрытия и периодическое картирование потенциалов для оценки эффективности катодной защиты.
— Встроенные системы обнаружения утечек — датчики уровня, концентрации паров и дифференциальные сенсоры в поддонах. Система обнаружения утечек — совокупность приборов и алгоритмов, дающая сигнал при нарушении целостности ёмкости или технологической линии.
Ретрофит и ремонт стыков на действующих объектах
Ретрофит часто обходится дешевле, чем полная замена, но требует аккуратного подхода.
— Оценить текущее состояние покрытия и физические параметры металла перед началом работ; без этой оценки любые наладки носят риск повторного разрушения.
— Применять локальную замену с последующей гармонизацией переходов: использовать вставки и компенсаторы с адекватной механической гибкостью.
— Выполнять работы в контролируемой среде: удалять продукт и парогенерацию, обеспечивать вентиляцию и взрывозащищённое оборудование.
— Ввести временные меры контроля: усиленный мониторинг и дополнительная защита в зоне ремонта до полной стабилизации системы.
Практические рекомендации
— Провести инженерную оценку узлов стыка с учётом тепловых циклов и возможной дифференциальной осадки.
— Сопоставить материалы основного металла и наплавки по электрокоррозионной активности.
— Проектировать диэлектрические разрывы при разнородных соединениях.
— Включать систему дренажа или контрольных поддонов в конструкцию фланцев и опор.
— Применять многослойные покрытия с учётом химической стойкости к топливу и реагентам.
— Планировать доступные точки контроля (УЗК, визуалка, потенциометрия) при проекте.
— Разрабатывать последовательность сварки с целью минимизации остаточных напряжений.
— Внедрять комбинированную защиту: покрытие плюс катодная защита и мониторинг.
— Поддерживать регулярный мониторинг электропотенциалов и контроль целостности изоляции.
— Предусматривать гибкие компенсаторы в узлах трубопроводов, прилегающих к ёмкостям.
Мониторинг в эксплуатации и планирование обслуживания
Организация контроля должна быть проактивной: критические узлы требуют периодической записи параметров, а не единовременных замеров.
— Вести карту коррозионной опасности для каждого узла с указанием агрессивных факторов, истории ремонтов и текущего состояния.
— Поддерживать работоспособность систем обнаружения утечек и периодически тестировать датчики под рабочими условиями.
— Запланировать интервал инструментальных проверок на основе фактической скорости коррозии и наблюдаемой динамики дефектов.
— Рассматривать сезонные работы по инспекции перед периодами с максимальными температурными перепадами.
Системный подход к проектированию, защите и диагностике стыковых узлов создаёт управляемую среду эксплуатации, где проблемы выявляются и локализуются до развития аварийной ситуации. Для объектов в Саратовском регионе это означает большую предсказуемость состояния конструкций при воздействии сезонных нагрузок и агрессивной внешней среды.
